GSL伸縮型鼓形齒式聯軸器

詳細參數：

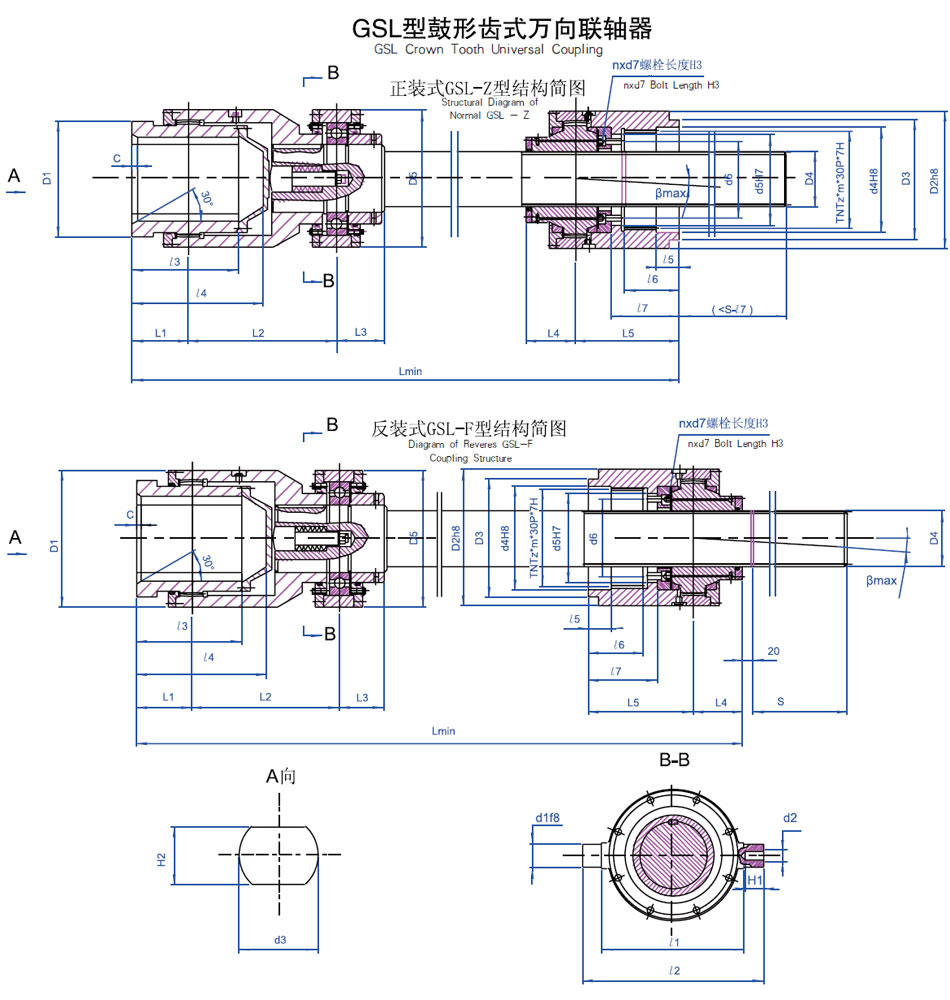

正/反裝式GSL伸縮型鼓形齒式聯軸器參數表（根據JB/T10540－2005）

型號規格	公稱轉矩 Tn kN.m	軸線 折角 β	外形尺寸												伸縮量 S	耳軸尺寸
			L1	L2	L3	L4	L5	Lmin		D1	D2	D3	D4	D5		d1	l1	l2	d2*H1
			L1	L2	L3	L4	L5	正裝Z型	反裝F型	D1	D2	D3	D4	D5		d1	l1	l2	d2*H1
GSL-Z/F200	31.5	≤1.5°	90	250	50	80	190	710	960	200	200	170	88	200	500	40	200	345	M20*35
GSL-Z/F250	50		105	280	60	90	195	780	1050	250	258	220	105	250		45	270	425	M20*35
GSL-Z/F285	80		115	315	60	105	205	850	1140	285	270	245	120	270		50	278	442	M20*40
GSL-Z/F300	100		115	315	62	108	205	855	1165	300	280	250	124	280	600	50	292	487	M24*45
GSL-Z/F335	140		130	360	65	135	235	975	1315	335	330	280	150	300		55	293	488	M24*45
GSL-Z/F355	180		130	360	75	145	245	1005	1360	355	350	310	174	330		55	312	505	M24*45
GSL-Z/F390	224		140	390	80	155	255	1070	1450	390	380	335	180	360		60	360	570	M24*50
GSL-Z/F405	250		140	390	80	155	255	1070	1450	405	400	340	194	390		60	390	580	M24*50
GSL-Z/F440	315		150	430	85	165	260	1140	1540	440	440	375	208	410		65	420	650	M24*50
GSL-Z/F475	400		155	460	85	165	265	1180	1600	475	480	415	220	450		70	460	684	M36*70
GSL-Z/F510	500		160	490	90	180	310	1280	1750	510	520	430	245	480	700	80	500	770	M36*70
GSL-Z/F550	630		160	510	95	180	310	1300	1770	550	550	470	252	510		85	520	800	M36*70
GSL-Z/F580	750		165	515	98	185	320	1315	1790	580	560	485	258	525		90	540	850	M42*80
GSL-Z/F610	840		225	580	105	210	360	1550	2060	610	610	520	280	580		100	600	940	M42*90
GSL-Z/F660	1050		245	640	115	230	390	1690	2230	660	660	540	295	630		100	650	990	M42*80
GSL-Z/F710	1300		265	680	125	250	410	1800	2380	710	710	580	315	680		110	700	1070	M42*80
GSL-Z/F760	1600		290	730	135	260	430	1920	2540	760	760	620	340	740		120	750	1150	M42*80

注：Z－表示正裝，F－表示反裝

正/反裝式GSL伸縮型鼓形齒式聯軸器與兩端相關件聯接尺寸及質量參數（根據JB/T10540－2005）

(mm)

型號	軋輥端聯接尺寸							減速機端聯接尺寸								質量 kg		轉動慣量kg.m²
	d3 max		H2 max		l3max	l4max	C	d4	d5	d6	m×z	ｎ×d7×H3	ｌ5	ｌ6	ｌ7	Lmin 時	每增長100mm	Lmin 時	每增長100mm
	公稱尺寸	極限偏差	公稱 尺寸	極限偏差	l3max	l4max	C	d4	d5	d6	m×z	ｎ×d7×H3	ｌ5	ｌ6	ｌ7	Lmin 時	每增長100mm	Lmin 時	每增長100mm
GSL-Z/F200	125	+0.20 +0.10	95	+0.20 +0.10	135	175	10	155	130	110	4×36	6×M10×25	35	85	120	150	4.77	0.75	0.024
GSL-Z/F250	150		110		195	235	15	195	170	150	4×46	8×M10×25	35	90	125	207	6.80	1.62	0.05
GSL-Z/F285	165		120		205	245		220	195	175	4×46	10×M10×25	40	95	130	291	8.88	2.95	0.09
GSL-Z/F300	180		130		210	250		220	195	175	5×42	12×M12×30	45	100	132	322	9.48	3.62	0.11
GSL-Z/F335	195	+0.25 +0.15	150	+0.25 +0.15	210	255		245	220	200	5×46	12×M12×30	50	100	150	460	13.87	6.45	0.19
GSL-Z/F355	195	+0.25 +0.15	150	+0.25 +0.15	215	255		260	240	220	5×50	12×M12×30	50	100	150	507	18.67	7.99	0.29
GSL-Z/F390	220	+0.35 +0.20	170	+0.35 +0.20	230	275	25	280	260	240	5×54	12×M12×30	50	100	150	650	19.98	12.36	0.38
GSL-Z/F405	240		180		240	285		305	280	260	5×58	12×M12×30	50	110	155	785	23.20	16.09	0.48
GSL-Z/F440	260		190		250	295		336	306	276	6×54	12×M16×40	50	115	155	836	26.67	20.23	0.65
GSL-Z/F475	280		210		272	317		365	330	300	6×58	12×M16×40	50	115	155	1032	29.84	29.11	0.84
GSL-Z/F510	300	+0.40 +0.25	230	+0.40 +0.25	300	355	30	390	345	315	6×62	12×M16×40	50	130	170	1531	37.01	49.78	1.20
GSL-Z/F550	320		240		320	375		400	370	320	6×64	12×M16×40	50	130	170	1537	39.15	58.12	1.48
GSL-Z/F580	340		260		325	388		405	370	320	6×66	12×M16×40	50	135	175	1769	41.04	74.39	1.73
GSL-Z/F610	400		300		420	470	35	455	420	370	8×54	12×M20×50	50	160	210	2492	48.34	115.9	2.25
GSL-Z/F660	420		320		440	500	35	485	440	400	8×58	12×M20×50	60	180	230	3178	53.65	173.1	2.92
GSL-Z/F710	460		350		480	540	40	530	475	430	10×50	12×M20×50	60	190	240	3693	61.18	232.7	3.85
GSL-Z/F760	500		380		530	590	40	570	515	470	10×54	12×M20×50	60	200	250	4592	71.27	331.5	5.15

注:

1．兩端聯接尺寸(軋輥端扁孔直徑、長度和減速器端模數和齒數)是按****結構尺寸給出的,當實際需要更改時,可在此范圍內進行調整.

2．Lmin為聯軸器允許制造的最短長度尺寸,實際工作需要的最短長度以及伸縮量可根據實際需要確定,但必須≧Lmin

3．表中的質量和轉動慣量是按Lmin(不包含伸縮量時)計算的近似值，實際重量和轉動慣量應加上伸縮量段花鍵軸的的相應增量.

GSL系列鼓形齒式聯軸器選型說明

GCL鼓形齒萬向聯軸器的選用

GSL鼓形齒萬向聯軸器應根據負荷情況、計算轉矩、軸端直徑和工作轉速等綜合考慮進行選擇。聯軸器的計算轉矩按下式計算：

式中：TC—計算轉矩,N.m；

K－負荷性質系數；

T-理論轉矩，N.m；

Pw－驅動功率，kW；

n－工作轉速，r/min

Tn-公稱轉矩，N.m；

負荷性質系數K

工作機械負荷性質	K	工作機械負荷性質	K
負荷均勻，工作平穩	1.0	較大沖擊負荷和頻繁正、反轉	1.3—1.5
負荷不均，中等沖擊	1.1—1.3	特大沖擊負荷和頻繁正、反轉	>1.5-2.25

轉速與角向補償量的變化對傳遞轉矩的影響，即： Tc≤K1Tn---------------------------------------------- (2)

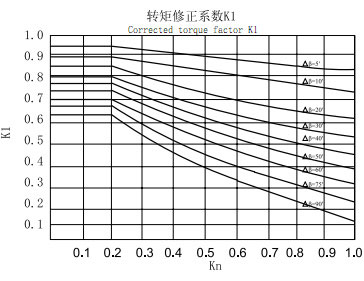

式中：K1－轉矩修正系數，由圖查得，圖中Kn見式（3）

Kn=n/ (n) ----------------------------------------------- (3)

式中，Kn－轉速系數，r/min； n－工作轉速r/min；

(n)－許用轉速，按聯軸器回轉直徑以及線速度45m/s確定的轉速，r/min

選用GSL聯軸器時，其工作轉速必須低于臨界轉速nc。

臨界轉速nc按式（4）計算：

nc＝1.195×108×D/L2---------------------------------- (4)

式中：nc－臨界轉速，r/min D－中間軸直徑，mm L－兩鼓形齒中心截面間距離，mm

實際工作轉速應≤0.75 nc

標記示例：回轉直徑為250mm，工作長度為1500mm，伸縮量為700mm，

減速器側聯接尺寸為INT4*46*30P8F,軋輥側扁孔尺寸為φ150×110的正裝式

GSL鼓形齒聯軸器記為：

GSL－Z250×1500＋700 INT4×46×30P8F/150×110
